tugas 3 saklar sentuh dengan ne 555

hal 20

1. tujuan

a. Mensimulasi rangkain menggunakan software proteus

b. Memahami tentang sensor sentuh

c. mengetahui komponen untuk saklar sentuh

2. Alat dan Bahan

1. bahan

a. 1N4007

IN4007 merupakan salah satu jenis dioda. Dioda adalah komponen komponen elektronika yang terbuat dari bahan semikonduktor,biasanya dari bahan silikon atau germanium. Tipe 1N4007 bisa menahan tegangan balik sampai 1000V.

b. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

c. Resistor

Resistor merupakan komponen elektronika yang berguna untuk menghambat aliran arus listrik sehingga tidak terjadi short circuit. mempunyai resistansi yang berbeda beda sesuai kebutuhan

d. transistor

transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung, stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. pada umumnya transistor memiliki 3 terminal yaitu basis (B), Emitor (E) dan kolektor (K)

e. IC NE555

C Timer atau IC Pewaktu adalah jenis IC yang digunakan untuk berbagai Rangkaian Elektronika yang memerlukan fungsi Pewaktu dan multivibrator didalamnya. Beberapa rangkaian yang memerlukan IC Timer diantaranya seperti Waveform Generator, Frequency Meter, Jam Digital, Counter dan lain sebagainya. IC Timer atau IC Pewaktu yang paling populer saat ini adalah IC 555 yang dikembangkan oleh Hans R. Camenzind yang bekerja untuk Signetic Corporation pada tahun 1970-an. Pada dasarnya, IC Timer 555 merupakan IC Monolitik pewaktu yang menghasilkan Osilasi (Oscilation) dan Waktu Penundaan (Delay Time) dengan keakuratan dan kestabilan tinggi.

f. Kapasitor dan Kapasitor Elektrolit

Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.

i. LED-Yellow

Diode pancaran cahaya (light-emitting diode/ LED) adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. LED digunakan sebagai indikator lampu bahwa rangkaian tersebut sudah bekerja.

j. touchpad

Touchpad adalah sebuah input device yang sering digunakar^ pada komputer laptop. Touchpad digunakan sebagai penggerak cursor dengan memanfaatkan pergerakan jari pemakai.

2. alat

a. sumber tegangan dc

Sumber tegangan merupakan suatu komponen elektronika yang mampu menghasilkan atau menyimpan arus listrik dan berguna untuk memberikan beda potensial pada komponen-komponen elektronika yang dihubungkan dengan sumber listrik.

b. ground

Ground merupakan titik referensi dalam rangkaian listrik yang dapat digunakan untuk mengetahui nilai voltase, jalur balik yang sama untuk arus listrik, atau koneksi fisik langsung ke bumi.

3. dasar teori

Tutubuh manusia dapat mempengaruhi kinerja dari rangkaian elektronika, hal ini karena tubuh manusia memiliki ion-ion yang bermuatan listrik walaupun sangat kecil sekali. Ion-ion bermuatan listrik pada tubuh manusia tersebut bisa dimanfaatkan untuk membuat suatu rangkaian sensor yang berfungsi jika mengenai bagian tubuh manusia akan aktif yaitu rangkaian sensor sentuh. Rangkaian sensor sentuh ini memanfaatkan rangkaian monostable sebagai penahan aktif rangkaian beban. Kali ini LED dan sounder digunakan sebagai beban. LED dan sounder akan aktif pada saat plat disentuh oleh tubuh manusia dan akan mati otomatis selama waktu yang kita tentukan dengan rangkaian monostable.

4. percobaan

1. langkah kerja

1.siapkan semua bahan dan alat

2. hubungkan semua bahan dan alat

3. atur tegangan dan hambtan

4. jalankan simulasi

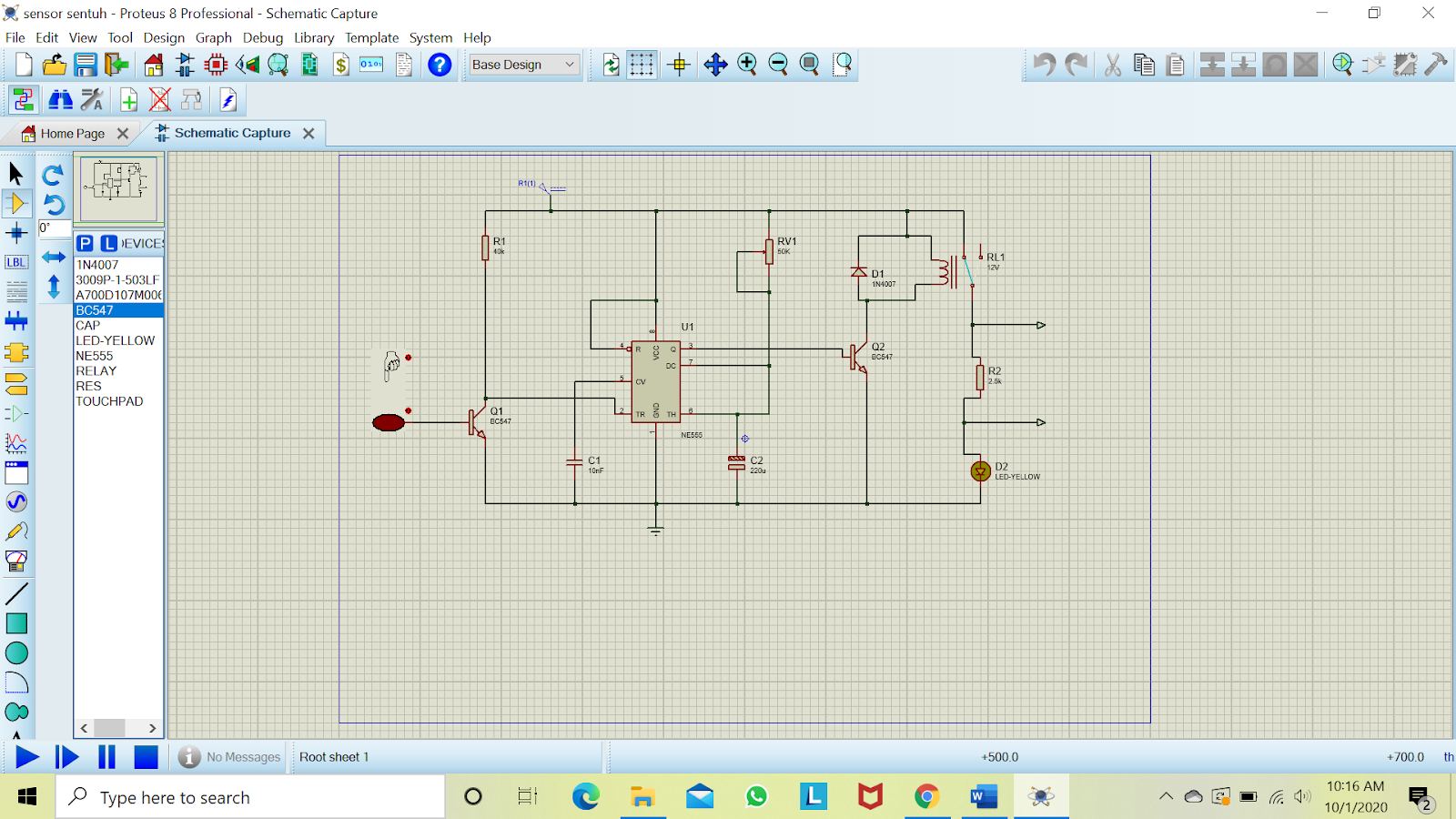

2. gambar rangkaiana

prinsip kerja

Rangkaian ini memanfaatkan rangkaian monostable IC NE555 sebagai penghalang rangkaian load aktif. Kombinasi C1 dan VR1 sebagai penentu panjang atau lamanya rangkaian akan aktif. Lampu LED sebagai indikator bahwa rangkaian ini sudah bekerja.

Saat input sensor dihubungkan pada kutub basis Q1 yang berfungsi sebagai switching, sehingga arus dari Vcc akan menuju ke pin 2 IC NE555 sebagai trigger untuk mengaktifkannya. Ketika IC aktif maka arus output IC NE555 dihubungkan pada kutub basis Q2 sampai on yang akan menghidupkan relay sehingga mengaktifkan LED. Sementara output terus dikeluarkan kapasitor C2 akan mulai mengisi, saat kapasitor mulai penuh dan tidak lagi mengisilagi maka kaki pin 3 (discharge) akan mengaktifkan threshold yang akan melepaskan tegangan output menjadi 0 dan relay tidak akan aktif lagi. Jika relay off maka tidak ada arus yang mengalir sehingga LED tidak aktif.
