alat pendeteksi api
1. tujuan
2. alat dan bahan
1. alat
1.Voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.2. bahan
1. led
Spesifikasi :
* Superior weather resistance* 5mm Round Standard Directivity* UV Resistant Eproxy* Forward Current (IF): 30mA* Forward Voltage (VF): 1.8V to 2.4V* Reverse Voltage: 5V* Operating Temperature: -30℃ to +85℃* Storage Temperature: -40℃ to +100℃* Luminous Intensity: 20mcd Konfigurasi Pin :
* Pin 1 : Positive terminal of LED
* Pin 2 : Negative terminal of LED
2. transistor
Transistor Polarity = NPN
Collector Emitter Voltage V(br)ceo = 30 V
Transition Frequency Typ ft = -
DC Collector Current = 800 mA
Power Dissipation Pd = 500 mV
DC Current Gain hFE =100
Operating Temperature Range = -
Transistor Case Style =TO-18
No. of Pins =3
MSL = -
3. resistor
Specifications
Resistance
(Ohms)
1K
Power
(Watts)
0.25W,
1/4W
Tolerance
±5%
Packaging
Bulk
Composition
Carbon
Film
Temperature
Coefficient
350ppm/°C
Lead
Free Status
Lead
Free
RoHS
Status
RoHS
Compliant
2. bahan
1. led
|
2. transistor
Transistor Polarity = NPN |
Collector Emitter Voltage V(br)ceo = 30 V |
Transition Frequency Typ ft = - |
DC Collector Current = 800 mA |
Power Dissipation Pd = 500 mV |
DC Current Gain hFE =100 |
Operating Temperature Range = - |
Transistor Case Style =TO-18 |
No. of Pins =3 |
MSL = - |
3. resistor
|
Specifications |
|
|
Resistance
(Ohms) |
1K |
|
Power
(Watts) |
0.25W,
1/4W |
|
Tolerance |
±5% |
|
Packaging |
Bulk |
|
Composition |
Carbon
Film |
|
Temperature
Coefficient |
350ppm/°C |
|
Lead
Free Status |
Lead
Free |
|
RoHS
Status |
RoHS
Compliant |
4. battery
Input voltage: AC 100~240V / DC 10~30V
Output voltage: DC 1~35V
Max. input current: DC 14A
Charging current: 0.1~10A
Discharging current: 0.1~1.0A
Balance current: 1.5A/Cell Max
Max. discharging power: 15W
Max. charging power: AC 100W / DC 250W
Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S
Ukuran:126x115x49mm
Berat:460gr
Input voltage: AC 100~240V / DC 10~30V
Output voltage: DC 1~35V
Max. input current: DC 14A
Charging current: 0.1~10A
Discharging current: 0.1~1.0A
Balance current: 1.5A/Cell Max
Max. discharging power: 15W
Max. charging power: AC 100W / DC 250W
Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S
Ukuran:126x115x49mm
Berat:460gr
5. buzzer
Spesifikasi:
Rated voltage = 12V DC
Operation voltage = 3-24V DC
Rated current = < 30mA
Sound output = > 90 dB
Resonant freq = 3000 +/- 500 Hz
Operating temp = -20C s/d +60C
Storage temp = -20C s/d +70C
6. flame sensor
- Tegangan operasi antara 3,3 – 5 Vdc
- Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
- Sudah terpackage dalam bentuk modul
- Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing
3. dasar teori
Spesifikasi:
Rated voltage = 12V DC
Operation voltage = 3-24V DC
Rated current = < 30mA
Sound output = > 90 dB
Resonant freq = 3000 +/- 500 Hz
Operating temp = -20C s/d +60C
Storage temp = -20C s/d +70C
6. flame sensor
- Tegangan operasi antara 3,3 – 5 Vdc
- Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
- Sudah terpackage dalam bentuk modul
- Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing
3. dasar teori
1. buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.
2. resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
I=V/R
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
3. ground
Ground atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruond ini dengan kata arde. Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.4. transistorTransistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
I=V/R
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
5. led
Diode pancaran cahaya (light-emitting diode/ LED) adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. LED digunakan sebagai indikator lampu bahwa rangkaian tersebut sudah bekerja.
6. battery
Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.
7. Flame sensor
Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.
Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.
4. percobaan
7. Flame sensor
Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.
Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.
4. percobaan
1. langkah kerja
1.siapkan semua bahan dan alat2. hubungkan semua bahan dan alat3. atur tegangan dan hambatan4. jalankan simulasi

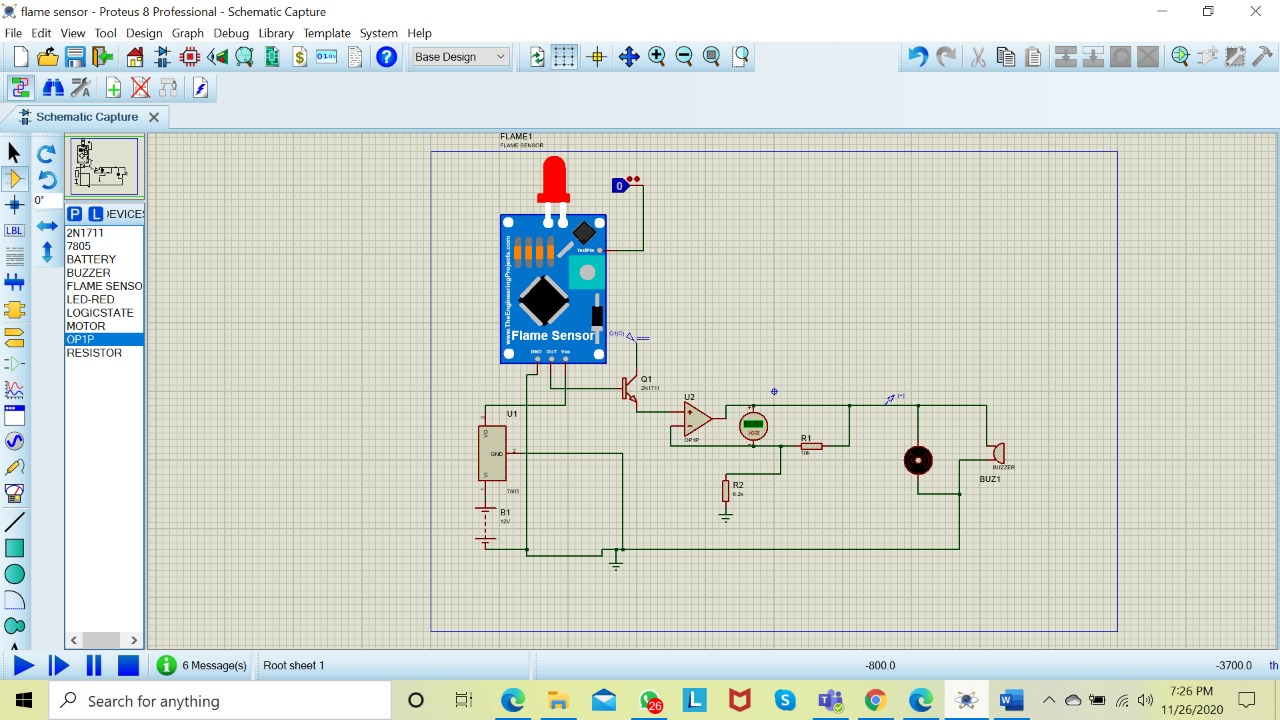

2. gambar rangkaian
