 membuat alat untuk mengukur ketinggian air

hal 649

DAFTAR ISI

1. Tujuan

2.Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. link Download



1. tujuan

1. untuk mengetahui prinsip kerja sensor

2. untuk mensimulasikan rangkaian di proteus

2. alat dan bahan

1.alat

a. ground

Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi.

2. bahan

a. resistor

Specifications
Resistance (Ohms)	1K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

b. buzzer

Spesifikasi:
Rated voltage = 12V DC
Operation voltage = 3-24V DC
Rated current = < 30mA
Sound output = > 90 dB
Resonant freq = 3000 +/- 500 Hz
Operating temp = -20C s/d +60C
Storage temp = -20C s/d +70C

c. led

Spesifikasi :



* Superior weather resistance

* 5mm Round Standard Directivity

* UV Resistant Eproxy

* Forward Current (IF): 30mA

* Forward Voltage (VF): 1.8V to 2.4V

* Reverse Voltage: 5V

* Operating Temperature: -30℃ to +85℃

* Storage Temperature: -40℃ to +100℃

* Luminous Intensity: 20mcd



Konfigurasi Pin :



* Pin 1 : Positive terminal of LED

* Pin 2 : Negative terminal of LED

d. transistor

Transistor Polarity = NPN

Collector Emitter Voltage V(br)ceo = 30 V

Transition Frequency Typ ft = -

DC Collector Current = 800 mA

Power Dissipation Pd = 500 mV

DC Current Gain hFE =100

Operating Temperature Range = -

Transistor Case Style =TO-18

No. of Pins =3

MSL = -

e. battery

Input voltage: AC 100~240V / DC 10~30V

Output voltage: DC 1~35V

Max. input current: DC 14A

Charging current: 0.1~10A

Discharging current: 0.1~1.0A

Balance current: 1.5A/Cell Max

Max. discharging power: 15W

Max. charging power: AC 100W / DC 250W

Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S

Ukuran:126x115x49mm

Berat:460gr

3. dasar teori

1. buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

2. resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

I=V/R

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

3. ground

Ground atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruond ini dengan kata arde. Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

4. transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

5. led

           Diode pancaran cahaya (light-emitting diode/ LED) adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. LED digunakan sebagai indikator lampu bahwa rangkaian tersebut sudah bekerja.

6. battery

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.

7. button

Button diibaratkan sebagai air ketika menyentuh sensor.

4. PERCOBAAN

a. prosedur percobaan

1. SIAPKAN BAHAN DAN ALAT NYA DI LIBRARY PROTEUS

2. HUBUNGKAN SEMUA  ALAT

3. ATUR TEGANGAN DAN BEDA POTENSIA

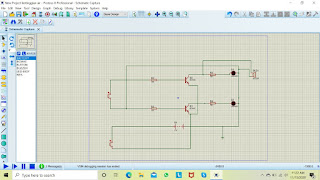

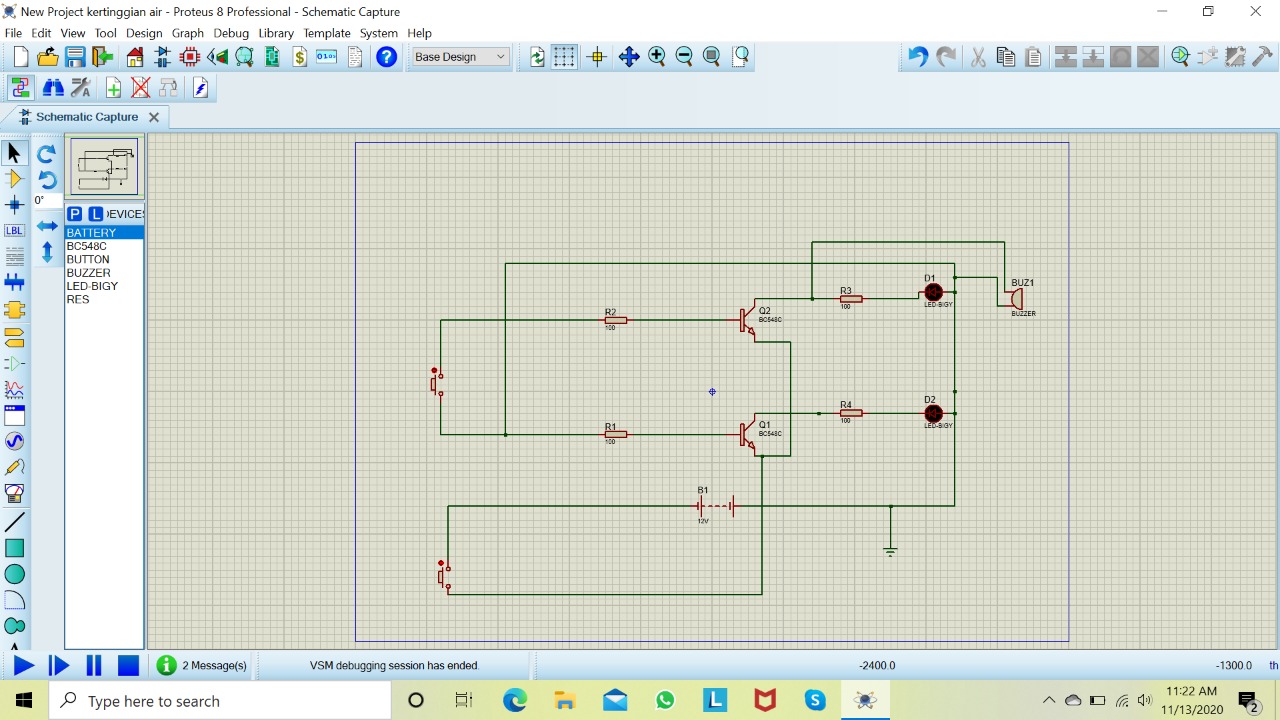

b. gambar rangkaian



c. prinsip kerja

Pada probe level 1, selain LED 1 hidup buzzer juga akan berbunyi. Hal tersebut disebabkan ketika probe level 1 terkena air, maka arus akan mengalir ke baterai ke LED 1 ke kaki kolektor Q1 dan buzzer. Saat arus mengalir ke buzzer, maka akan menimbulkan tekanan pada kumparan dalam buzzer sehingga terjadi perubahan tekanan pada kumparan secara berulang-berulang sehingga buzzer akan menimbulkan suara dan menunjukkan air telah penuh atau level tertinggi.
