Rangkaian Aplikasi Toilet Otomatis

 Rangkaian Aplikasi Toilet Otomatis

1. Tujuan

- Untuk memenuhi tugas elektronika

- Untuk membuat rangkaian aplikasi Toilet otomatis

- Untuk membuat lampu yang bisa hidup otomatis

2. alat dan bahan

alat

- Ground


Grounding berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

-Voltmeter


Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

- Power Supply

Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik.


bahan

- button

Button sebagai saklar


- Battery

Input voltage: AC 100~240V / DC 10~30V

Output voltage: DC 1~35V

Max. input current: DC 14A

Charging current: 0.1~10A

Discharging current: 0.1~1.0A

Balance current: 1.5A/Cell Max

Max. discharging power: 15W

Max. charging power: AC 100W / DC 250W

Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S

Ukuran:126x115x49mm

Berat:460gr

-LED



Input voltage: AC 100~240V / DC 10~30V
Output voltage: DC 1~35V
Max. input current: DC 14A
Charging current: 0.1~10A
Discharging current: 0.1~1.0A
Balance current: 1.5A/Cell Max
Max. discharging power: 15W
Max. charging power: AC 100W / DC 250W
Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S
Ukuran:126x115x49mm
Berat:460gr

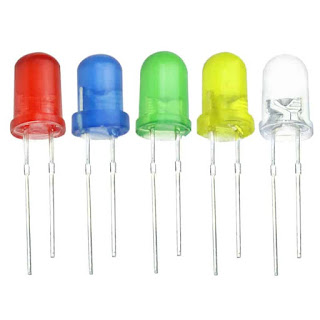

- LED


Spesifikasi :

* Superior weather resistance
* 5mm Round Standard Directivity
* UV Resistant Eproxy
* Forward Current (IF): 30mA
* Forward Voltage (VF): 1.8V to 2.4V
* Reverse Voltage: 5V
* Operating Temperature: -30 to +85
* Storage Temperature: -40 to +100
* Luminous Intensity: 20mcd


- logicstate
untuk pengolahan input yang berupa bilangan biner

- Sensor  gp2d12

Fungsi : Untuk mendeteksi adanya benda atau orang ketika cahaya infrared terhalangi oleh benda atau orang



Spesifikasi :

•          Range:10 to 80cm

•          Update frequency / period:25Hz / 40ms

•          Direction of the measured distance:Very directional, due to the IR LED

•          Max admissible angle on flat surface:> 40°

•          Power supply voltage:4.5 to 5.5V

•          Noise on the analog output:< 200mV

•          Mean consumption:35mA

•          Peak consumption:about 200mA


- Sound Sensor



- Voltmeter DC

Fungsi : Untuk menunjukkan besar tegangan yang melaluinya

Spesifikasi : Volts




- Relay

Fungsi : Untuk melindungi komponen lainnya dari kelebihan tegangan, memperkecil terjadinya penurunan tegangan dan mengendalikan sirkuit tegangan tinggi dengan bantuan dari sinyal tegangan rendah

Spesifikasi : RL1 4V




- Dioda

Fungsi : menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.








- Operational Amplifier

sebagai penguat dan pengindra sinyal masukkan baik DC maupun AC juga sebagai penguat differensiasi impedansi masukkan tinggi, penguat keluaran impedansi rendah




 -sensor jarak



• Analog output

• Effective Range: 10 to 80 cm

 • LED pulse cycle duration: 32 ms

• Typical response time: 39 ms

• Typical start up delay: 44 ms

• Average current consumption: 33 mA

• Detection area diameter @ 80 cm: 6 cm

 -sensor kelembaban

Output analog, sensor kelembaban relatif. Akurasi kelembaban: ± 3% RH. Pasokan 2,7 Vdc sampai 5,5 Vdc. SMD. Tertutup, dengan / tanpa filter hidrofobik

- Motor DC

Motor DC berfungsi untuk mengubah arus listrik menjadi energi gerak.

-mq2

Fungsi : Untuk mendeteksi kebocoran gas

Spesifikasi : GAS1 MQ-2 GAS SENSOR




-Sensor Pir

Spesifikasi :

-touch sensor


Fungsi : Untuk mendeteksi adanya sentuhan

Spesifikasi : TOUCH1 TOUCH SENSOR


-POT-HG

Fungsi : Sebagai pengatur dan pembagi tegangan

Spesifikasi : RV1 1k


-Logic State

Fungsi : Sebagai pengolahan input-input yang berupa bilangan biner

Spesifikasi : 1








3. Dasar Teori

 1. Sensor gp2d12

  A. Pengertian Sensor gp2d12


Sharp GP2D12 adalah sensor jarak analog yang menggunakan infrared untuk mendeteksi jarak antara 10 cm sampai 80 cm. GP2D12 mengeluarkan output voltase non-linear dalam hubungannya dengan jarak objek dari sensor dan menggunakan interface analog to digital converter (ADC).

Bentuk Fisik

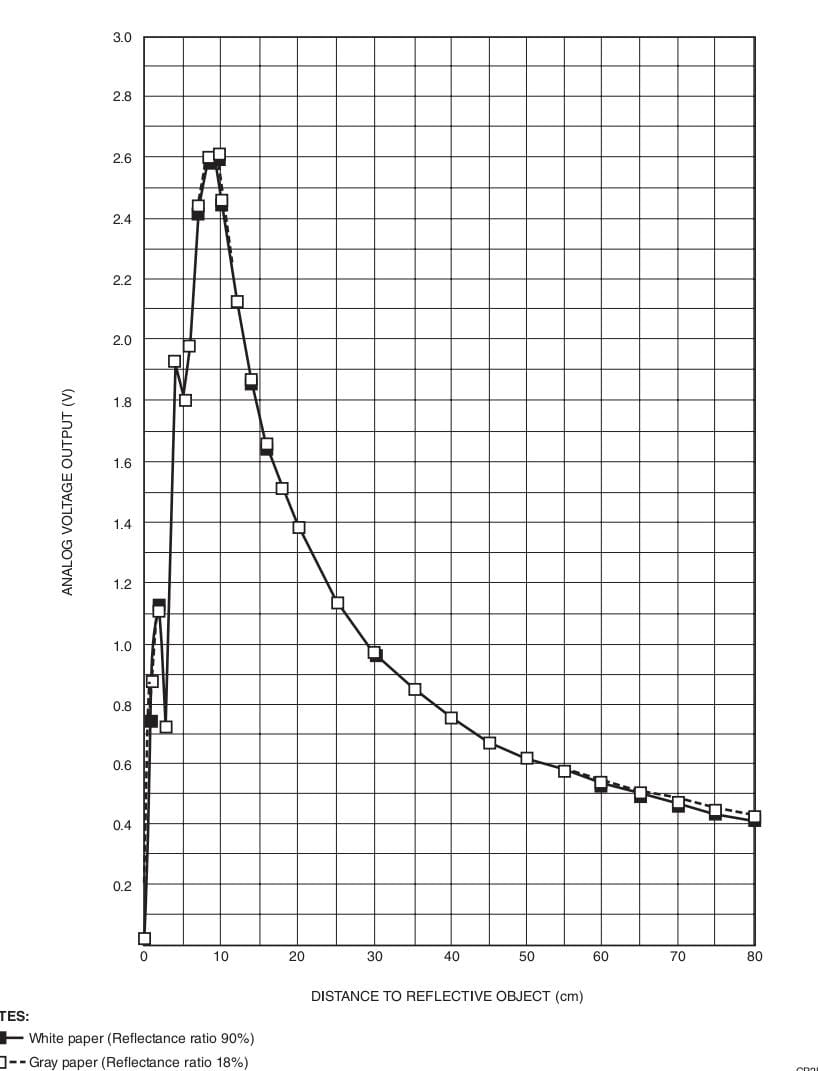

b. Grafik respon gp2d12





 2. Sound Sensor

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.



Konfigurasi Sound Sensor   :


hubungan sound sesnsor dengan resistansi



 Grafik Sound Sensor


3. Touch Sensor
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).



Konfigurasi PIN :


 Grafik Touch Sensor




4. PIR Sensor

        Sensor PIR (Passive Infrared Receiver) adalah sebuah sensor yang biasa digunakan untuk mendeteksi keberadaan manusia. Sensor PIR adalah sebuah sensor yang menangkap pancaran sinyal inframerah yang dikeluarkan oleh tubuh manusia maupun hewan. Sensor PIR dapat merespon perubahan- perubahan pancaran sinyal inframerah yang dipancarkan oleh tubuh manusia.

Simbol PIR Sensor :
5. SENSOR GAS

Sensor Gas merupakan sebuah alat untuk membaca keberadaan bermacam jenis gas dalam suatu tempat, biasanya sensor ini di gunakan dalam sebuah sistem keselamatan. Jenis alat sensor ini di gunakan untuk membaca kebocoran gas dan menghubungkan kepada sebuah sistem pengaturan untuk menutup segala proses yang menyebabkan atau mengalami kebocoran gas tersebut. Sensor gas juga dapat membunyikan alarm agar di ketahui oleh pangawas yang berada di sekitar kebocoran gas tersebut terjadi agar para pekerja yang berada di area tersebut dapat segera mengadakan evakuasi sehingga mencegah sesuatu hal yang lebih buruk. Alat ini

sangat penting untuk menghindari kejadian-kejadian yang dapat mengancam nyawa pekerja maupun hewan atau tumbuhan yang berada di sekitar area tersebut, karena beberapa jenis gas bisa sangat membahayakan.



grafik sensor

6. HIH 5030
adalah suatu alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendifinisian yang suatu kelembaban uap air yang terkandung dalam udara. Salah satu jenis sensor kelembaban adalah sensor kelembaban kapasitif.

grafik respon sensor


7. transistor bipolar

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.


8. battery

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.




9. button

sebagai pemutus arus dengan buzzer agar tidak menjadi berisik


10. buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

11.diode


 dioda (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor.

12. led
           Diode pancaran cahaya (light-emitting diode/ LED) adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. LED digunakan sebagai indikator lampu bahwa rangkaian tersebut sudah bekerja.

13. opamp
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

14. logicstate

logistate adalah benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat.



15. motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

16. POT

 adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.Simbol, Bentuk dan Fungsi Potensiometer

17. relay

Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

Simbol Relay :


Cara kerja relay adalah sebagai berikut :

  1. Saat Coil mendapatkan energi listrik (energized) akan menimbulkan gaya elektromanetik
  2. Gaya magnet yang ditimbulkan akan menarik plat/lengan kontak (armature) berpegas (bersifat berlawanan), sehingga menghubungkan 2 titik contact
18. resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

I=V/R

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).


4. Prinsip Kerja



- Rangkaian Toilet otomatis yaitu ketika PIR sensor mendeteksi adanya orang yang masuk ke dalam toilet maka pintu akan terkunci otomatis dan mengeluarkan bunyi.

- Ketika bunyi tersebut dideteksi oleh sound sensor, maka otomatis dinding toilet akan berubah menjadi blur.

- Pada kloset terdapat touch sensor yang apabila terdeteksi sentuhan atau disentuh oleh orang, maka otomatis akan mengeluarkan air atau membersihkan kloset tersebut.

- Pada wastafel terdapat sensor jarak, apabila sensor jarak mendeteksi adanya sesuatu yang mendekati keran wastafel maka air akan keluar secara otomatis.

-pada dinding terdapat sensor mq2, apabila sensor tersebut mendeteksi gas metana maka ventilasi akan terbuka agar gas metana keluar dari toilet

-pada dinding terdapat sensor kelembaban apabila sensor tersebut mendeteksi kelmbaban udara tinggi maka ventilasi akan terbuka agar kelembaban nya menjadi turun



Sebelum PIR sensor dan sound sensor hidup






Sesudah PIR sensor dan sound sensor hidup






 Gambar Rangkaian

   prosedur percobaan

    1.siapkan semua bahan dan alat
    2. hubungkan semua bahan dan alat
    3. atur tegangan dan hambatan
    4. jalankan simulasi







5. video




6. link download


video download disini

rangkaian download disini

datasheet sensor jarak download disini

datasheet  touch sensor download disini

datasheet sensor kelembaban download disini

datasheet sensor mq-2 download disini

 datasheet  PIR sensor download disini
datasheet sound sensor download disini
datasheet relay download disini
datasheet  baterai download disini
datasheet  motor download disini
datasheet  led download disini
datasheet resistor download disini
datasheet  transistor npn download disini
datasheet  diode download disini
datasheet opamp download disini
datasheet potensiometer download disini

library touch sensor download disini
library sensor  pir download disini
library sensor  mq2 download disini
library sensor  sound download disini
