Percobaan 3
1. Jurnal [Kembali]
.jpeg)
.jpeg)
2. Alat dan Bahan [Kembali]

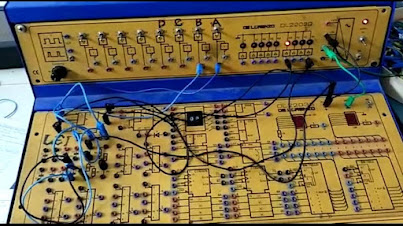

Gambar 1.1 Module D’Lorenzo
Gambar 1.2 Jumper
1. Panel DL 2203C.
2. Panel DL 2203D.
3. Panel DL 2203S.
4. Jumper.
3. Rangkaian simulasi [Kembali]
4. Prinsip Kerja rangkaian [Kembali]
Rangkaian pada percobaan ini merupakan rangkaian multivibrator yang mana hanya memiliki 1 kondisi stabil. jadi apabila input nya diubah dia akan kembali ke kondisi stabilnya semula dalam selang waktu tertentu. selang waktu nya ditentukan oleh berapa lama waktu yang dibutuhkan untuk melakukan pengisian capasitor pada rangkaian tersebut. yang mana lama waktu pengisiaanya berbanding lurus dengan nilai kapasitor dan juga resistor yang digunakan pada rangkaian.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
- pengaruh resistor dan kapasitor pada percobaan 3
Dilihat dari hasil percobaan terlihat bahwa semakin besar resistor dan kapasitor menyebabkan waktu perpindahanya semakin lama. Hal ini dikarenakan:
resistor yang besar menyebabkan laju muatan listriknya menjadi lambat sehingga pengisian kapasitor jadi lama dan kapasitor yang besar menyebabkan kapasitasnya menjadi besar yang mana menyebabkan waktu pengisinya menjadi lama karena Hal inilah yang menyebabkan multivibrator ini lama untuk kembali ke keadaan sebelumnya karena terhalang akan pengisian kapasitor
- bandingkan hasil jurnal yang didapatkan dipraktikum dengan hasil jurnal perhitungan, cari presentase nilai error
tingginya nilai error yang didapatkan disebabkan oleh kesalahan praktikan dalam menggunakan alat pengukuran waktu
