percobaan 2 kondisi 2

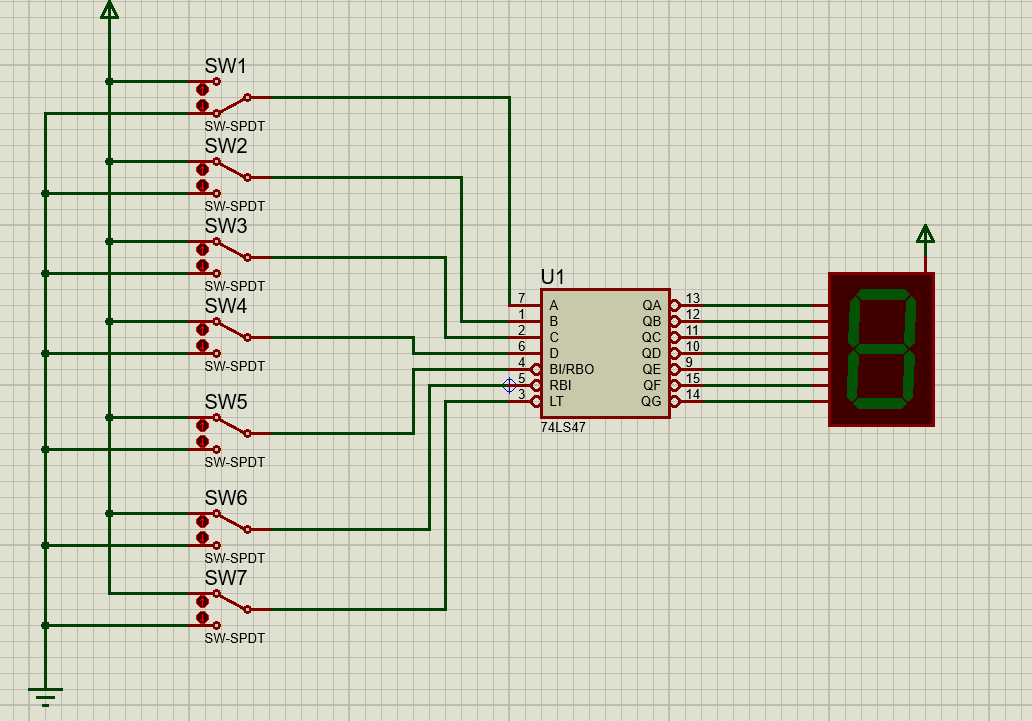

Buatlah rangkaian seperti pada gambar percobaan 2 dengan menggunakan seven segmen common anoda
3. Video Simulasi [Kembali]
pada seven segme anoda dioda nya diparalelkan dan dihubungkan dengan power sehingga apabila ingin diode nya forward bias maka nilai katoda nya harus lebih rendah dari anoda sehingga inputsn pada seven segmen bernilai low.
2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
pada IC yang digunakan pada rangkaian adalah 74LS47 terdapat input antara lain :
- A-D berfungsi untuk memasukan nilai bit yang diinginkan dengan D adalah MSB dan A adalah LSB (aktif high)
- BI/RBO berfungsi untuk mematikan/ menonaktifkan semua segmen pada 7 segment (aktif low)
- RBI adalah ripple blanking input (aktif low)
- LT (lamp test) berfungsi untuk mengecek semua segmen pada seven segmen apakah berfungsi semua dengan baik atau tidak (aktif low)
sedangkan outputnya QA -QG terhubung ke bagian seven segmen
pada rangkaian percobaan 2 yang aktif hanya pada inputan A sehingga membentuk biner 0001 sehingga output yang ditam[pilkan pada seven segmen adalah 1
