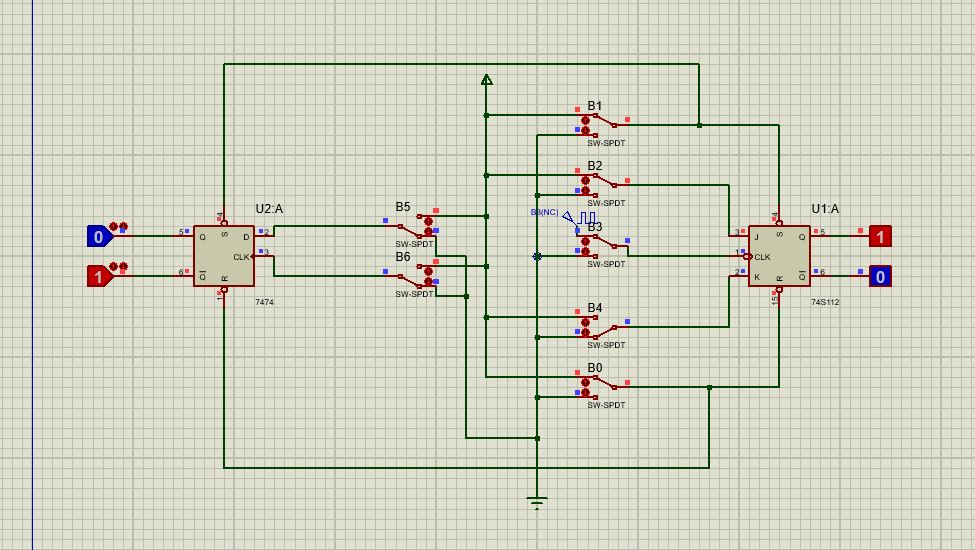

Buatlah rangkaian J-K flip flop dan D flip flop seperti pada gambar pada
percobaan dengan ketentuan input B0=1, B1=1, B2=1, B3=clock, B4=0,
B5=don’t care, B6=0
3. Video [Kembali]
2. Gambar [Kembali]
3. Video [Kembali]
Pada D Flip Flop ini data dimasukan pada pada input D akan tetapi untuk mengeluarkan outputnya harus membuat input pada clock nya aktif tinggi yang mana terjadi perubahan dari 0 ke 1 sehingga apabila nilai dari clock tidak terjadi perubahan dari 0 ke 1 maka output nya akan tetap sama dengan kondisi sebelumnya walaupun nilai D nya di ubah ubah
pada JK flip flop apabila nilai J dan K nya sama sama 0 maka outputnya akan tetap, jika J dan K sama sama 1 maka nilai output akan toggle yaitu suatu kondisi dimana nilainya selalu berubah, jika j =1 dan K =0 maka nilai outputnya bernilai 1, dan jika nilai J=0 K=1 maka nilai outputnya bernilai 0
